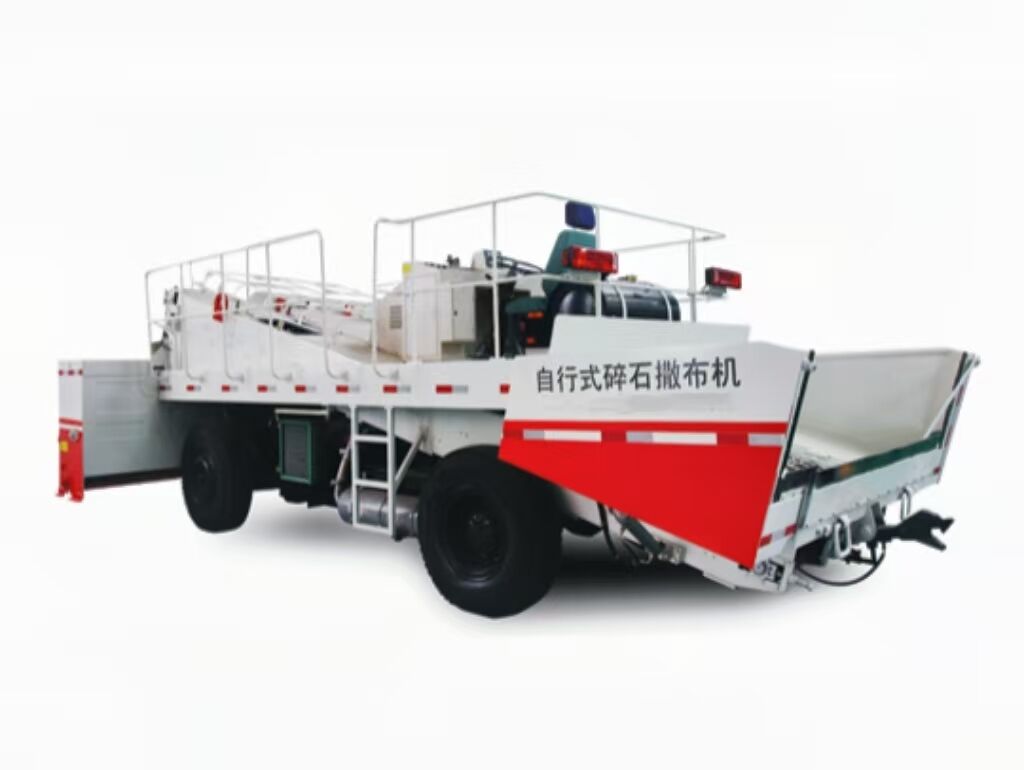

RO-SS6000 توزیعکننده تراشه خودکششی
Ⅰ.خلاصه

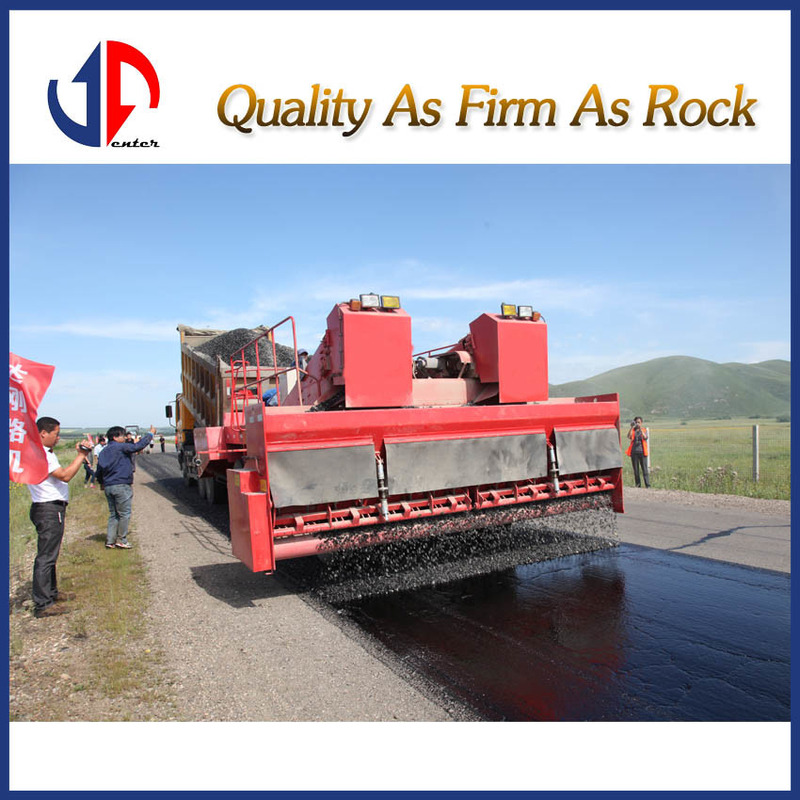

توزیعکننده ماکادم خودکششی SS6000 که توسط شرکت ما توسعه یافته است، یک دستگاه ویژه برای پخش سنگ با اندازه ذرات زیر 30 میلیمتر است. این دستگاه یکی از تجهیزات پشتیبانی کلیدی برای ساخت روسازی آسفالت است. با توجه به الزامات ساخت، سنگهای با مشخصات معین را میتوان به طور مداوم، کمی و یکنواخت بر روی روسازی و زیرسازی که با آسفالت اسپری شده است، پخش کرد. این دستگاه عمدتاً برای پخش سنگ خرد شده در ساخت لایه آببندی بالایی بزرگراه درجه پایین و پخش سنگ خرد شده در ساخت روسازی آسفالت جدید با روش روسازی سطحی استفاده میشود. همچنین میتواند سطح بزرگراه درجه بالا را پوشش دهد. این مدل در حال حاضر دارای پهنترین عرض پخش تراشه منفرد در چین (حداکثر عرض پخش میتواند به 6 متر برسد)، بالاترین راندمان پخش و بالاترین درجه اتوماسیون و هوشمندی است.
ساختار اصلی به شرح زیر است:
1. حالت انتقال: سیستم راه رفتن انتقال مکانیکی، تسمه، پیچ، غلتک مواد و سیستم قیف انتقال هیدرولیکی است؛
2. حالت حرکت: محور جلو با حرکت تایر رانده میشود؛
3. حالت انتقال: انتقال تسمه دوتایی؛
4. فرم قیف دریافت: باز و بسته شدن هیدرولیکی؛
5. فرم قیف پخش: ترکیبی از طبقهبندی پنوماتیکی و تنظیم عرض مکانیکی؛
6. حالت عملکرد: خودکار و دستی؛
7. حالت کنترل: کنترل متناسب و کنترل سوئیچ.
Ⅱ. ویژگیهای محصول
1، عملکرد اصلی
ویژگیهای اصلی به شرح زیر است:
الف) مقدار زیادی پخش، میتواند الزامات پخش انواع مصالح را برآورده کند.
ب) قیف تلسکوپی، دستگاه تنظیم عرض مکانیکی و هیدرولیکی.
ج) کنترل نسبت سرعت باز شدن دریچه مواد و پخش، پخش یکنواخت مصالح.
د) کنترل مشترک تغذیه تسمه و دستگاه سطح مواد، تحقق کنترل خودکار تغذیه.
ه) پیچ و دستگاه سطح مواد به طور مشترک کنترل میشوند تا یکنواختی سطح مواد قیف پخش محقق شود.
و) پیچ و غلتک مواد توسط موتور مستقل رانده میشوند که برای انتقال و جلوگیری از جداسازی مفید است.
ز) سیستم راه رفتن سیستم راه رفتن هیدرولیکی کامل را اتخاذ میکند که پایدار، تمیز و برای نگهداری مناسب است.
ح) سرعت خودرو بدون پله و قابل تنظیم است.
ط) قیف دریافت قیف باز و بسته شدن هیدرولیکی را اتخاذ میکند که تا حد زیادی مواد باقیمانده قیف را پس از پخش کاهش میدهد.
ی) قلاب کششی خود قفل شونده میتواند اتصال و جداسازی مناسب توزیعکننده و ماشین مواد را در پخش مداوم محقق کند.
بزرگترین مزیت آن این است که ارتفاع را میتوان با ارتفاع میله کشش کامیون کمپرسی تنظیم کرد.
ک) موتور دیزل با راندمان بالا، ذخیره قدرت کافی برای انطباق با شرایط مختلف پراکندگی و مقاومت در برابر تغییرات بار.
ل) سیستم فرمان هیدرولیکی کامل برای انعطافپذیری بیشتر فرمان اتخاذ شده است.
م) سیستم ترمز هیدرولیکی صاف و کارآمد برای ترمز خودرو اتخاذ شده است.
ن) صندلی متحرک (کنسول) میدان دید اپراتور را بهبود میبخشد و عملکرد ساخت را بصریتر میکند.
Ⅱ. ویژگیهای محصول
1، عملکرد اصلی
ویژگیهای اصلی به شرح زیر است:
الف) مقدار زیادی پخش، میتواند الزامات پخش انواع مصالح را برآورده کند.
ب) قیف تلسکوپی، دستگاه تنظیم عرض مکانیکی و هیدرولیکی.
ج) کنترل نسبت سرعت باز شدن دریچه مواد و پخش، پخش یکنواخت مصالح.
د) کنترل مشترک تغذیه تسمه و دستگاه سطح مواد، تحقق کنترل خودکار تغذیه.
ه) پیچ و دستگاه سطح مواد به طور مشترک کنترل میشوند تا یکنواختی سطح مواد قیف پخش محقق شود.
و) پیچ و غلتک مواد توسط موتور مستقل رانده میشوند که برای انتقال و جلوگیری از جداسازی مفید است.
ز) سیستم راه رفتن سیستم راه رفتن هیدرولیکی کامل را اتخاذ میکند که پایدار، تمیز و برای نگهداری مناسب است.
ح) سرعت خودرو بدون پله و قابل تنظیم است.
ط) قیف دریافت قیف باز و بسته شدن هیدرولیکی را اتخاذ میکند که تا حد زیادی مواد باقیمانده قیف را پس از پخش کاهش میدهد.
ی) قلاب کششی خود قفل شونده میتواند اتصال و جداسازی مناسب توزیعکننده و ماشین مواد را در پخش مداوم محقق کند.
بزرگترین مزیت آن این است که ارتفاع را میتوان با ارتفاع میله کشش کامیون کمپرسی تنظیم کرد.
ک) موتور دیزل با راندمان بالا، ذخیره قدرت کافی برای انطباق با شرایط مختلف پراکندگی و مقاومت در برابر تغییرات بار.
ل) سیستم فرمان هیدرولیکی کامل برای انعطافپذیری بیشتر فرمان اتخاذ شده است.
م) سیستم ترمز هیدرولیکی صاف و کارآمد برای ترمز خودرو اتخاذ شده است.
ن) صندلی متحرک (کنسول) میدان دید اپراتور را بهبود میبخشد و عملکرد ساخت را بصریتر میکند.
جدول 1 پارامترهای عملکرد اصلی
| شماره. | پارامتر | واحد | مقدار استاندارد | یادداشت |
| 1 | توجه: عرض پخش | توجه: میلیمتر | 0~6000 |
توجه: افزایش 250 میلیمتری برای محدوده 0 تا 3 متر. توجه: به طور پیوسته برای محدوده 3 تا 6 متر قابل تنظیم است. |
| 2 | سرعت پخش | کیلومتر در ساعت | 注:2.5~7 | |
| 3 | حداکثر پراکندگی | لیتر در متر2 | 22 | |
| 4 | حداقل پراکندگی | لیتر در متر2 | 3 | |
| 5 | اندازه مصالح | میلیمتر | 30 | |
| 6 | سرعت تسمه | دور در دقیقه | 113 | |
| 7 | دور در دقیقه پیچ | دور در دقیقه | 100 | |
| 8 | سرعت غلتک | دور در دقیقه | 85 |
|
| 9 | وزن | ㎏ | 12000 | |
| 10 | نرخ پخش عرضی | ٪ |
≥95 95 |
|
| 11 |
نرخ پخش طولی
|
٪ |
≥95 96 |
|
| 12 | حداکثر زاویه چرخ جلو | ° | 25 | |
| 13 | حداقل شعاع چرخش | میلیمتر | 9000 | |
| 14 | حداقل فاصله از سطح زمین | میلیمتر | 310 | |
| 15 | حداقل زاویه خروج | ° | 12.5 | |
| 16 | سنج جلو | میلیمتر |
2120
|
|
| 17 | مسیر عقب | میلیمتر | 2400 | |
| 18 | فاصله دو محور | میلیمتر | 3300 | |
| 19 | ظرفیت قیف توزیع (دو) | متر3 | 1.2 | |
| 20 | حجم قیف عقب | متر3 | 2.8 | |
| 21 | ظاهر (اندازه حمل و نقل) | میلیمتر | 7400×3300×2750 | |
| 22 | ظاهر (اندازه کار) | میلیمتر | 7400×6200×3500 | |
| 23 | اندازه کلی قیف | میلیمتر | 6200×1350×1210 | |
| 24 | حداکثر شیب ساخت بار کامل | ٪ | ≤7 |
وزن کل کامیون کمپرسی یدککش نباید از 33 تن تجاوز کند |
2، دارای حقوق مالکیت معنوی
| شماره. | شماره ثبت اختراع | نام اختراع | یادداشت |
| 1 | 2013206225368 | دستگاه کشش نوار نقاله | |
| 2 | 2013206225137 | دستگاه محدود کننده دریچه مواد | |
| 3 | 201320622557X | دستگاه کشش غلتک محرک | |
| 4 | 2013206225758 | مکانیسم خالی کردن | |
| 5 | 2013206224098 | دستگاه خراشنده نوار نقاله | |
| 8 | 2013206226746 | یک قلاب |
پارامترهای عملکرد
| شماره. | پارامتر | واحد | مقدار استاندارد | یادداشت |
| 1 | توجه: عرض پخش | توجه: میلیمتر | 6000 | محدوده 0 تا 3 متر با افزایش 250 میلیمتری / محدوده 3 تا 6 متر به طور پیوسته قابل تنظیم است |
| 2 | سرعت پخش | کیلومتر در ساعت | توجه: 2.5~7 | |
| 3 | حداکثر پراکندگی | لیتر در متر2 | 22 | |
| 4 | حداقل پراکندگی | لیتر در متر2 | 3 | |
| 5 | اندازه مصالح | میلیمتر | 30 | |
| 6 | سرعت تسمه | متر در دقیقه | 113 | |
| 7 | دور در دقیقه پیچ | دور در دقیقه | 100 | |
| 8 | سرعت غلتک | دور در دقیقه | 85 |
|
| 9 | وزن | ㎏ | 12000 | |
| 10 | نرخ پخش عرضی | ٪ |
≥95 95 |
|
| 11 |
نرخ پخش طولی
|
٪ |
≥95 96 |
|
| 12 | حداکثر زاویه چرخ جلو | ° | 25 | |
| 13 | حداقل شعاع چرخش | میلیمتر | 9000 | |
| 14 | حداقل فاصله از سطح زمین | میلیمتر | 310 | |
| 15 | حداقل زاویه خروج | ° | 11 | |
| 16 | سنج جلو | میلیمتر | 2120 | |
| 17 | مسیر عقب | میلیمتر | 2400 | |
| 18 | فاصله دو محور | میلیمتر | 3300 | |
| 19 | ظرفیت قیف توزیع (دو) | متر3 | 1.2 | |
| 20 | حجم قیف عقب | متر3 | 2.8 | |
| 21 | ظاهر (اندازه حمل و نقل) | میلیمتر | 7400×3300×2750 | |
| 22 | اندازه کلی قیف | میلیمتر | 6200×1350×1210 | |
| حداکثر شیب ساخت بار کامل | ٪ | ≤7 | وزن کل کامیون کمپرسی یدککش نباید از 33 تن تجاوز کند |
جدول پیکربندی اصلی
| شماره. | نام | تعداد | یادداشت |
| 1. | موتور | 1 | دونگ فنگ |
| 2. | محور عقب | 1 | پل آنهویی |
| 3. | تایر شعاعی سنگین | 4 | تایر آئولوس |
| 4. | محور محرک هیدرولیکی | 1 | کِسِلِر |
| 5. | چرخ دنده فرمان هیدرولیکی کامل | 1 | ایتون |
| 6. | پمپ حرکت | 1 | رکسروت |
| 7. | پمپ باز 1 | 1 | رکسروت |
| 8. | پمپ باز 2 | 1 | رکسروت |
| 9. | پمپ دنده | 1 | رکسروت |
| 10. | شیر کارتریجی 1 | 1 | رکسروت |
| 11. | شیر کارتریجی 2 | رکسروت | |
| 12. | شیر کارتریجی 3 | رکسروت | |
| 13. | ترمز پارک | 1 | میکو |
| 14. | موتور حرکت | 1 | رکسروت |
| 15. | سیلندر هیدرولیکی | 11 | جیانگسو یونگشیانگ |
| 16. | سیلندر قلاب | 1 | یوچی |
| 17. | موتور محرک غلتک کشش مواد | 2 | پَکِر |
| 18. | موتور محرک پیچ | 2 | پَکِر |
| 19. | موتور تسمه | 2 | پَکِر |
| 20. | فیلتر مکش روغن | 1 | داون |
| 21. | فیلتر روغن برگشتی فشار پایین | 2 | هیدک |
| 22. | رله کنترل سطح | 1 | داون |
| 23. | سینک حرارتی هیبریدی | 1 | چرخ یخ یانتای |
| 24. | سیلندر کوچک استیل ضد زنگ | 24 | یادک |
| 25. | شیر برقی | 24 | مک |
| 26. | مونتاژ ماژول | 1 | نوماتیک |
| 27. | خشک کن | 1 | شاکمن |
| 28. | قیف دریافت | 1 | |
| 29. | سیستم انتقال تسمه | 2 | |
| 30. | قیف پخش (دو) | 1 | |
| باتری ذخیره | 1 | شاکمن |
