محل منبع:
چین
شماره مدل:
SD16 SD16C SD16E SD16F SD16L SD16R
با ما تماس بگیرید
| مدل | SD16 | SD16C | SD16E | SD16F | SD16L | SD16R |
| موتور | ويچاي WD10G178E25 | شانگچي SC11CB184G2B1 | ||||
| انتشار | چین-II | چین-II | ||||
| چرخش نامی | ۱۸۵۰ دور در دقیقه | ۱۸۵۰ دور در دقیقه | ||||
| قدرت ناخالص | 131kW ((175hp)@1850rpm | 131kW ((175hp)@1850rpm | ||||
| قدرت خالص | ۱۲۱ کیلو وات (۱۶۰ اسب) @ ۱۸۵۰ دور در دقیقه | ۱۲۱ کیلو وات (۱۶۰ اسب) @ ۱۸۵۰ دور در دقیقه | ||||
|
تعداد سیلندر ها کشش × ضربه |
6-126X130mm | 6-121X152mm | ||||
| جابجایی | 9.726L | 10.5L | ||||
| حداکثر تورک | 830N.m@1100-1200rpm | 843N.m@1300rpm | ||||
| سیستم خنک کننده | فنر مکانیکی | فنر مکانیکی | ||||
| سیستم درایو | SD16 | SD16C | SD16E | SD16F | SD16L | SD16R |
| سیستم محرک |
تولید شده توسط SHANTUI، با کارایی بالا سرعت پایین خرابی؛ انتقال، 3 گیره جلو و 3 گیره عقب. |
|||||
| سرعت سفر | به جلو | 0~3.29km/h، 0~5.82km/h، 0~9.63km/h | ||||
| به عقب | 0~4.28km/h، 0~7.59km/h، 0~12.53km/h | |||||
| مبدل گشتاور | سه عنصر، تک مرحله، یک مرحله | |||||
| انتقال |
تجهیزات سیاره ای و انتقال هیدرولیکی، روانکاری اجباری |
|||||
| شفت چرخ چرخ دنده |
چرخ چرخدار دو طرفه کاهش سرعت یک مرحله ای، روانکاری اسپرت |
|||||
| کلاچ فرمان |
دیسک چندگانه مرطوب، پرنده دیسک بارگذاری شده، هیدرولیکی، دست کار، متصل به ترمز فرمان. |
|||||
| ترمز |
خیس، نوار انقباض پا با تقویت کننده هیدرولیک |
|||||
| درایو نهایی | دنده ی اسپور، کاهش دوگانه، روانکاری اسپرت | |||||
| سیستم شاسی | SD16 | SD16C | SD16E | SD16F | SD16L | SD16R |
| نوع |
نوع حرکت پرتاب شده، ساختار معلق استار معادل کننده |
|||||
| نوع کفش پیاده روی | گراسرهای تک | نوع تالاب | ||||
| گج راه آهن | ۱۸۸۰ میلی متر | ۲۳۰۰ میلی متر | ||||
| عرض کفش پیاده روی |
510/560/ ۶۱۰ میلی متر |
۶۱۰ میلی متر | ۵۶۰ میلی متر | ۵۶۰ میلی متر | 1100/950 میلی متر | 1100/660 میلی متر |
| طول زمین گیری مسیر | ۲۴۳۰ میلی متر | ۲۳۶۵ میلی متر | ۲۹۳۵ میلی متر | |||
| ناحیه زمین گیری مسیر | 24786 سانتي متر مربع | 29646 سانتی متر مربع | 29512 سانتی متر مربع | 29512 سانتی متر مربع | 64570 سانتی متر مربع | |
| تعداد کفش پیاده روی | ۳۷ عدد در هر طرف | ۳۹ عدد در هر طرف | 42 عدد در هر طرف | |||
|
فشار زمین گیری (تعداد استاندارد) |
58kPa | 59.2kPa | 55kPa | 55kPa | 25kPa | 25kPa |
| تعداد رولر حامل | 2 عدد در هر طرف | |||||
| تعداد رولر های ردیاب | 6 عدد در هر طرف | 7 عدد در هر طرف | ||||
| ارتفاع | 203 میلی متر | |||||
| حجم | SD16 | SD16C | SD16E | SD16F | SD16L | SD16R |
| ظرفیت سوخت | 315L | |||||
| ظرفیت مایع خنک کننده | 62.8L | |||||
| ظرفیت روغن موتور | ۲۴ لیتر | |||||
| مخزن روغن هیدرولیک | ۱۱۲ لیتر | |||||
| انتقال | ۵۲ لیتر | |||||
| محور محرک | ۷۰ لیتر | |||||
| وزن عملیاتی | SD16 | SD16C | SD16E | SD16F | SD16L | SD16R |
|
وزن عملیاتی (استانداردی) |
17000 کیلوگرم | 17370 کیلوگرم | ۱۷۳۴۶ کیلوگرم | ۱۷۵۰۰ کیلوگرم | ۱۸۴۶۰ کیلو | ۱۸۴۶۰ کیلو |
| شقاق | SD16 | SD16C | SD16E | SD16F | SD16L | SD16R |
| نوع تیغه | شیب مستقیم/U | زغال سنگ | کج راست | شیب مستقیم/ زاویه | کج راست | تیغ برای حمل زباله |
| ظرفیت تیغه | 3.5/4.8m3 | 6 متر | 3.5m3 | 3.5/3.2m3 | 3 متر | 8.3m3 |

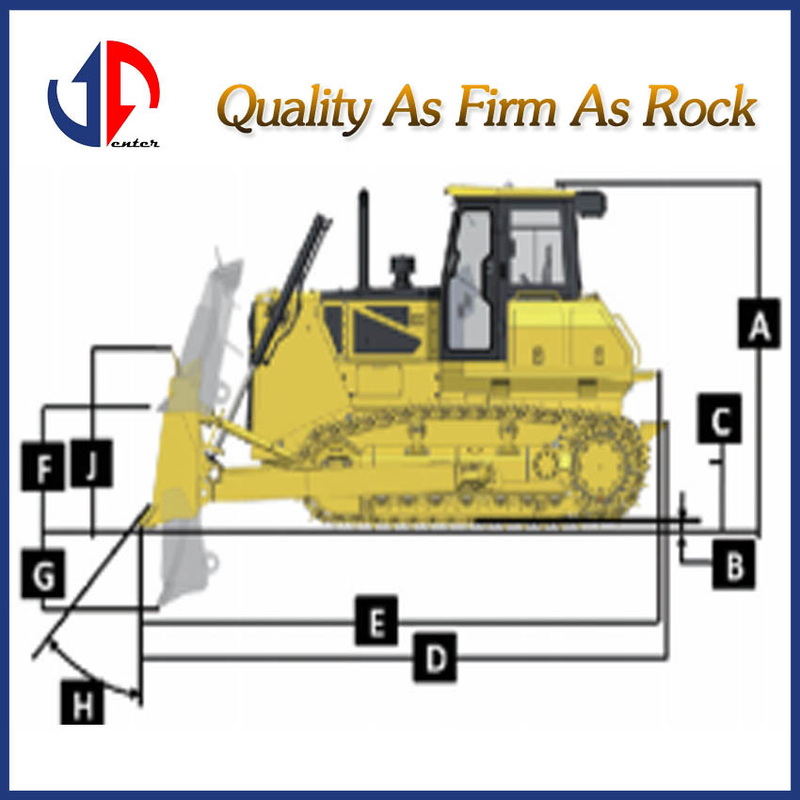

| SD16 | SD16C | SD16E | SD16F | SD16L | SD16R | |
|
ارتفاع ماشین (بدون ROPS) |
3032 میلی متر | 3074 میلی متر | ||||
| ارتفاع گراسری مسیر | ۶۵ میلی متر | 101.5 میلی متر | ||||
| فاصله زمین | 400 میلی متر | |||||
|
طول ماشین (با نوار کشش) |
۵۱۴۰ میلی متر | ۵۴۲۷ میلی متر | 5345mm | 5350 | ۵۲۶۲ میلی متر | |
|
حداکثر بلند کردن ارتفاع تیغه |
1095 میلی متر | 1005 میلی متر | ||||
|
مکس. کاوش عمق تیغه |
۵۴۰ میلی متر | ۴۸۵ میلی متر | ||||
| زاویه حفاری تیغه | 55°±3° ((درجه)) | |||||
| عرض تیغه |
3455/ ۳۵۵۶ میلی متر ((ميل مستقیم/U) |
۳۹۰۰ میلی متر | ۳۴۵۵ میلی متر |
3455/4011 میلی متر (ميل مستقيم/ زاويه) |
۴۱۵۰ میلی متر | |
| ارتفاع تیغه |
1149/ 1120mm ((در جهت مستقیم/U) |
1235 میلی متر | ۱۱۴۹ میلی متر |
1149/ ۱۰۴۰ میلی متری (تکلیف مستقیم/زاویه) |
۹۶۰ میلی متر | 1590 میلی متر |
|
عرض از سمت چپ کفش پیاده روی تا انتهای کفش راست راه (استانداردی) |
۲۳۹۰ میلی متر | ۲۴۹۰ میلی متر | ۲۴۴۰ میلی متر | ۲۴۴۰ میلی متر | ۳۴۰۰ میلی متر | |
| پارامتر RIPPER | ||||||
| نوع | ریپر سه شاخه | |||||
| وزن | 1631 کیلوگرم | |||||
| حداکثر عمق پاره کردن | ۵۷۲ میلی متر | |||||
| حداکثر ارتفاع بلند کردن | ۵۹۲ میلی متر | |||||
|
طول ریپر (در عمیق ترین پاره شدن) |
1580 میلی متر | |||||
| عرض ریپر | 2080 میلی متر | |||||
|
زاویه حرکت (در بالاترین ارتفاع) |
32.1° | |||||
| عرض ریپینگ | 1900 میلی متر | |||||
|
فاصله بین دندون هاي پاره کننده |
۹۵۰ میلی متر | |||||
